Wechselblinker

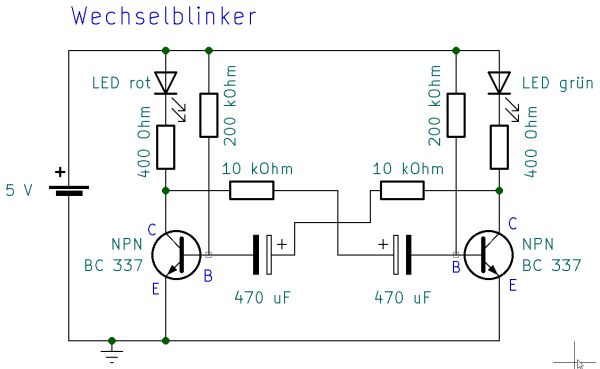

Achte beim Bauen darauf, die Bauteile auf dem Breadboard möglichst in der selben räumlichen Anordnung zu setzen wie im Schaltplan. Halte von Anfang an große Abstände zwischen den Bauteilen ein, eng wird es von alleine

Funktionsweise

Die Schaltung ist symmetrisch aufgebaut, die verbauten Bauteile sind aber nicht perfekt identisch, daher wird nach dem Anschließen der Stromquelle einer der beiden Transistoren zuerst durchschalten. Angenommen, es ist der linke.

Dadurch liegt der Collector des linken Transistors praktisch auf Ground (0 V) und der rechte Kondensator lädt sich über den rechten $200\,\mathrm{k\Omega}$-Widerstand langsam auf. Je mehr er sich auflädt, desto höher ist die Spannung an der Basis des rechten Transistors. Der Kondensator lädt sich gegen seine Polung auf, d.h. die rechte Platte wird positiv. Das macht aber nichts aus, denn spätestens wenn er 0,7 V erreicht, wird der rechte Transistor durchschalten (siehe Punkt 3).
Solange der rechte Transistor noch nicht durchgeschalten ist, ist der Widerstand seiner C-E-Strecke sehr hoch, daher ist der linke Kondensator über die rechte LED, den rechten $400\,\mathrm \Omega$-Widerstand und den rechten $10\,\mathrm{k\Omega}$-Widerstand mit +5 V verbunden und lädt sich damit über die B-E-Strecke des linken Transistors recht schnell entsprechend seiner Polung (rechts: Plus) zügig auf 5 V - 0,7 V = 4,3 V auf. Die E-B-Spannung des linken Transistors wird dabei 0,7 V nicht unterschreiten, da der linke $200\,\mathrm{k\Omega}$-Widerstand den Stromfluss durch die B-E-Strecke aufrechterhält.
Irgendwann ist es dann so weit: Der rechte Kondensator ist so weit aufgeladen, dass die Spannung an der Basis des rechten Transistors 0,7 V überschreitet. Er schaltet durch und der Stromfluss wird durch den rechten $200\,\mathrm{k\Omega}$-Widerstand aufrechterhalten.
Der Collector des rechten Transistors liegt damit auf Ground (0 V) und der linke Kondensator wird durch den rechten $10\,\mathrm{k\Omega}$-Widerstand entladen und gegenläufig wieder aufgeladen.
Da der linke Kondensator vorher auf 4,7 V aufgeladen war und sich rechts sein Pluspol befand, liegt die Basis des linken Transistors jetzt schlagartig auf -4,7 V, damit sperrt der linke Transistor.
Jetzt beginnt sich der linke Kondensator über den linken $200\,\mathrm{k\Omega}$-Widerstand langsam aufzuladen und es geht weiter bei Punkt 1, nur spiegelverkehrt.

Hier noch eine weitere gute Erklärung der Funktionsweise.
