Lichtabhängiger/temperaturabhängiger Schalter

Fotowiderstand
Ein Fotowiderstand (engl.: light dependent resitor, LDR) ist ein Bauteil, dessen Widerstand umso kleiner ist, je mehr Licht auf es fällt.
Hier eine Zusammenstellung wissenswerter Fakten über Fotowiderstände

Temperaturabhängiger-Widerstand
Das Bauteil MF58-103-3950-5%-B ist ein NTC-Widerstand (negative temperature coefficient, dt.: “Heißleiter”), desssen Widerstand mit zunehmender Temperatur abnimmt. Die Zahl 103 steht dabei für den Widerstand $10\,\mathrm{k\Omega}$ bei 25 °C.

T in °C	R in $\mathrm{k\Omega}$	T in °C	R in $\mathrm{k\Omega}$
-30	177.0	50	3.6
-20	97.1	60	2.5
-10	55.4	70	1.7
0.0	32.7	80	1.3
10	19.9	90	0.91
20	12.5	100	0.67
30	8.0	110	0.51
40	5.3	120	0.39

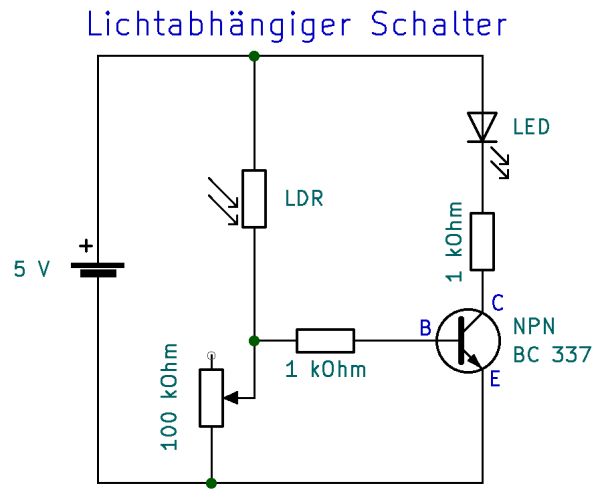

Stelle das Potentiometer so ein, dass die LED bei Raumhelligkeit gerade noch leuchtet. Beschatte dann den Fotowiderstand mit Deinem Finger.

Erklärung

Durch die Beschattung steigt der Widerstand des Fotowiderstands. Dadurch sinkt die Spannung der Basis-Emitter-Strecke unter 0,7 V womit der Strom durch die Basis zum Erliegen kommt. Damit sperrt die C-E-Strecke und die LED geht aus.

Aufgaben

Ändere die Schaltung so ab, dass beim Beschatten des LDR die LED leuchtet.
Lösung
Baue mithilfe des NTC-Widerstands eine Schaltung, bei der die LED ab einer bestimmten Temperatur leuchtet/erlischt!
