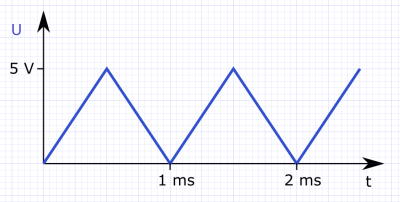

• Stelle den Signalgenerator so ein, dass er ein 1 kHz-Dreieckssignal (“Ramp”) liefert, das zwischen 0 V und 5 V oszilliert:
  • Signalform: Ramp
  • Amplitude: 5 V
  • Offset: 2.5 V
  • Frequenz: 1 kHz

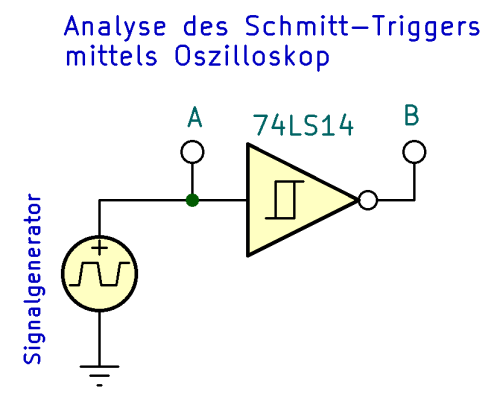

• Schließe die beiden Kanäle des Oszilloskops an den Punkten A und B an.

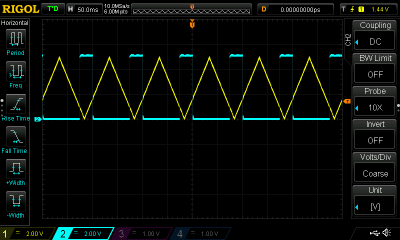

Die Ausgabe am Oszilloskop sollte etwa so aussehen: Schau' genau hin: Woran erkennst Du an den Graphen die Wirkung des Schmitt-Triggers?
