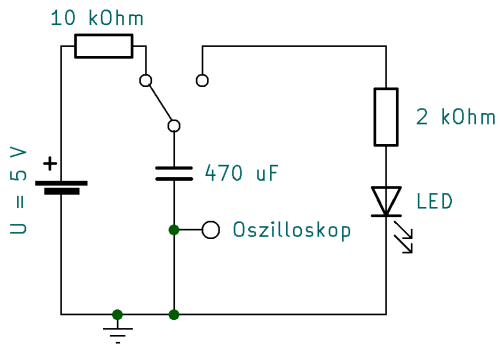

• Bei der linken Schalterstellung wird der Kondensator über den $10\,\mathrm{k\Omega}$-Widerstand aufgeladen.
• Wird der Schalter dann nach rechts umgeschaltet, so entlädt sich der Kondensator über den $2\,\mathrm{k\Omega}$-Widerstand und die LED.

Wir wollen den Zeit-Spannungs-Graphen mit dem Oszilloskop aufzeichnen. Stelle das Oszilloskop dazu folgendermaßen ein:

• Horizontale Auflösung: 2V/Div
• Vertikale Auflösung: 5 s/Div
• Vertikaler Triggerpunkt: < 0V
• Horizontaler Triggerpunkt: ganz links

Drücke dann auf den Knopf “Single”, damit nur 1-mal getriggert wird. Da keine negative Spannung erreicht wird, triggert das Oszilloskop jetzt nicht automatisch, sondern nur, wenn Du es mit dem Button “Force” erzwingst. Daher gehen wir jetzt wie folgt vor:

1. Schalter auf rechte Schalterstellung bringen und warten, bis der Kondensator entladen ist.
2. Am Oszilloskop auf “Force” drücken
3. Schalter auf linke Schalterstellung und warten, bis der Kondensator fast komplett aufgeladen ist.
4. Schalter auf rechte Schalterstellung und warten, bis der Kondensator sich fast komplett entladen hat.

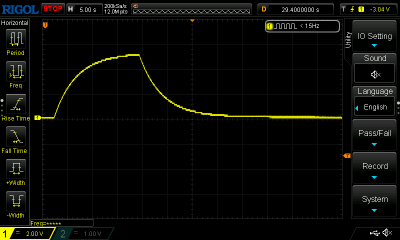

Bei den letzten beiden Punkten “schreibt” das Oszilloskop mit. Das Ergebnis sieht etwa so aus:
