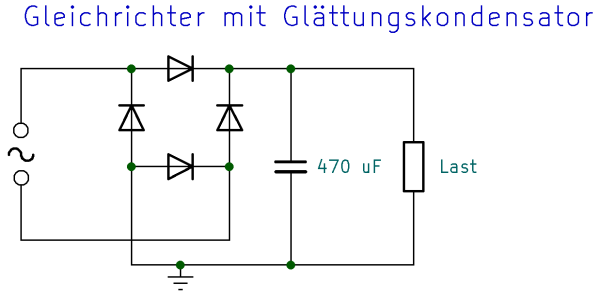

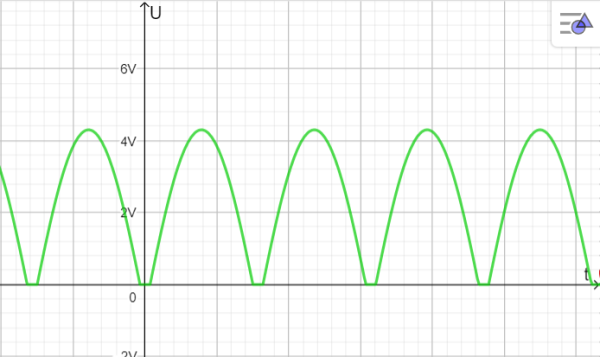

Im Kapitel über Dioden hast Du gelernt, wie ein Brückengleichrichter funktioniert. Er lieferte am Ausgang eine sinusförmige Spannung, bei der die negativen Halbwellen “nach oben geklappt” waren: Ziel ist es jetzt, daraus eine Gleichspannung zu gewinnen. Dazu schalten wir hinter den Brückengleichrichter einen Glättungskondensator:

• Baue die obige Schaltung auf und verwende als Lastwiderstand $10\,\mathrm{k\Omega}$. Schließe die beiden Kanäle des Oszilloskops an die Eingangs- und Ausgangsspannung an.
• Wie verändert sich die Ausgangsspannung, wenn der Lastwiderstand kleiner/größer gewählt wird?
• Wie verändert sich die Ausgangsspannung, wenn der Glättungskondensator kleiner/größer gewählt wird?
• Beschreibe: Was bewirkt der Glättungskondensator?

Die Schaltung oben zeigt zwar das Prinzip der Spannungsglättung, ist aber nicht praxistauglich, weil sie nicht belastbar ist. Auf der Seite "Technik selbst erlebt" wird die Schaltung sehr gut erklärt und zu einem brauchbaren Netzteil weiterentwickelt. Zu dieser Seite gehört auch das folgende Video.
