Arbeiten mit Breadboards
Um schnell Schaltungen bauen und wieder abbauen zu können, nutzen wir Breadboards (deutsch: “Schaltbretter”). Unsere Breadbords haben insgesamt 840 Kontakte, in die Bauteile gesteckt werden können, das Rastermaß ( = kürzester Abstand zwischen zwei Kontakten) beträgt 1/10 inch (2,54 mm).
Welche Kontakte innerhalb des Breadboards verbunden sind, ist in der folgenden Grafik in grüner Farbe eingezeichnet:
An die Kontakte in den vier langen Schienen am Rand des Breadboards schließt man die Stromquelle an: den Pluspol an die roten, den Minuspol an die blauen Schienen. Mithilfe der übrigen Kontakte versucht man die Bauteile so anzuordnen, dass sie möglichst so liegen wie im Schaltplan vorgegeben.
Aufgabe:

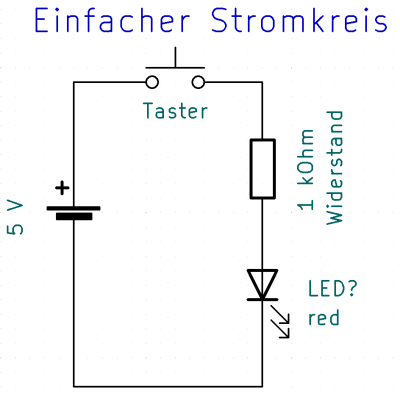

Stecke die rechts dargestellte Schaltung auf dem Breadboard.
Beachte dabei:
- Der längere Balken der Stromquelle bezeichnet den Pluspol.
- Das längere Beinchen der LED ist ihr Pluspol. Es entspricht der “Trichteröffung” im Schaltsymbol.
Vorsicht:
Schalte nie eine LED ohne Vorwiderstand in den Stromkreis, sonst wird sie zerstört! Bei einer Stromquelle mit 5 V Spannung ist ein Vorwiderstand von 1 kOhm (“1 Kiloohm”) ausreichend.
