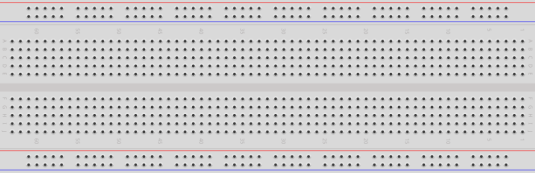

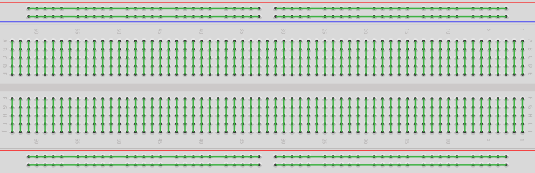

Um schnell Schaltungen bauen und wieder abbauen zu können, nutzen wir Breadboards (deutsch: “Schaltbretter”). Unsere Breadbords haben insgesamt 840 Kontakte, in die Bauteile gesteckt werden können, das Rastermaß ( = kürzester Abstand zwischen zwei Kontakten) beträgt 1/10 inch (2,54 mm). Welche Kontakte innerhalb des Breadboards verbunden sind, ist in der folgenden Grafik in grüner Farbe eingezeichnet: An die Kontakte in den vier langen Schienen am Rand des Breadboards schließt man die Stromquelle an: den Pluspol an die roten, den Minuspol an die blauen Schienen. Mithilfe der übrigen Kontakte versucht man die Bauteile so anzuordnen, dass sie möglichst so liegen wie im Schaltplan vorgegeben.

Oft brauchen wir neben den Verbindungen, die im Breadboard angelegt sind, zusätzliche Drahtbrücken. Wie man die am besten anfertigt, wird im folgenden Video gezeigt:

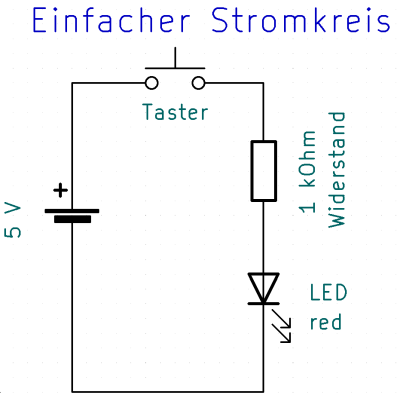

Stecke die rechts dargestellte Schaltung auf dem Breadboard.
Beachte dabei:

• Der längere Balken der Stromquelle bezeichnet den Pluspol.
• Das längere Beinchen der LED ist ihr Pluspol. Es entspricht der “Trichteröffung” im Schaltsymbol.
• Für Kabel, die direkt vom Pluspol der Stromquelle kommen oder durch andere Kabel (aber keine Bauteile!) mit ihm verbunden sind, verwendet man meist solche mit roter Isolierung. Für Kabel, die direkt vom Minuspol kommen oder durch andere Kabel (aber keine Bauteile) mit ihm verbunden sind, verwendet man meist solche mit blauer oder schwarzer Isolierung.

Mögliche Lösung

1. Hole noch einen weiteren Taster und verändere die Schaltung so, dass

• a) man beide Taster gleichzeitig drücken muss, damit die LED leuchtet oder
• b) die LED leuchtet, wenn mindestens einer der beiden Taster gedrückt ist.

2. Hole einen Schiebeschalter und eine weitere LED. Baue den Schiebeschalter so ein, dass man damit die LEDs abwechselnd einschalten kann.

Zum Abschluss ein kleines Video, in dem der erste Schaltkreis und das Messen von Spannungen erklärt wird:
