JK-Flipflop 74HCT107
Einführung
Schau Dir zuerst das folgende Video an, insbesondere den letzten Abschnitt über JK-Flipflops:
Baue die folgende Schaltung und teste damit die verschiedenen Funktionen des JK-Flipflops, insbesondere auch den Toggle-Modus (J und K auf HIGH, dann mehrfache HIGH-LOW-Übergänge der Clock).

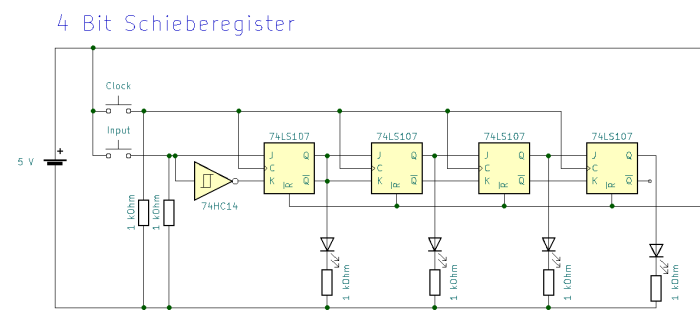

4 Bit Schieberegister
Ein Schieberegister kannst Du bauen, indem Du mehrere Flipflops hintereinander schaltest und jeweils die Ausgänge des vorhergehenden Flipflops mit den Eingängen des nachfolgenden Flipflops verbindest. Die Flipflops werden beim Schieberegister synchron getaktet, d.h. alle Clock-Eingänge sind verbunden.
Baue die folgende Schaltung auf und mache Dich mit der Funktionsweise des Schieberegisters vertraut!
